Hotdisk2500S导热仪测导热系数 瞬态平面热源法 ISO 22007-2

 Hotdisk 2500S 导热仪测导热系数前需确认：

1. 测试温度：测试温度范围:-40℃~1000℃；

2. 样品尺寸：固体：直径或边长大于40mm，

厚度大于5mm(2块)；粉末、液体:200ml;

3.样品平整度：样品需至少有一面平整，且两块样品大小相同，以确保能良好夹住导热探头；

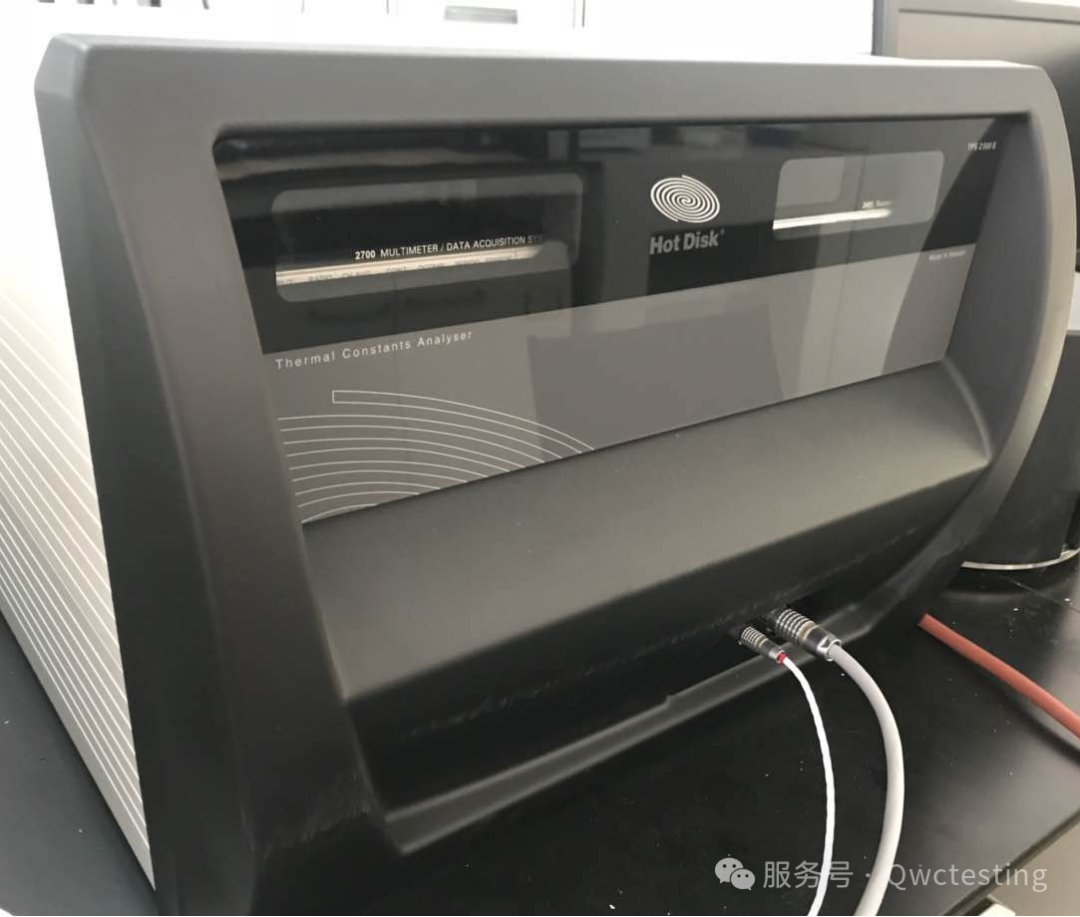

图1  Hotdisk 2500S 导热仪设备照片

导热系数表征材料传导热量的能力，数值越大，导热越快。在生活中，这一特性随处可见。例如，铜锅因其高导热系数能快速将热量从炉灶传递到食物，大大缩短烹饪时间；而房屋外墙使用的隔热材料，导热系数低，有效阻止室内外热量交换，降低空调和供暖系统的能耗。因此，精确测量导热系数对开发新型材料、优化产品设计有着重要意义。

在材料科学领域，导热系数是衡量材料导热性能的关键指标。无论是电子产品追求更高效的散热性能，还是建筑材料致力于更好的隔热效果，准确测量导热系数都至关重要。今天，我们就来深入了解一种先进的导热系数测试方法 —— 瞬态平面热源法。

瞬态平面热源法：测试界的新宠

瞬态平面热源法，也叫热盘法，在众多导热系数测试方法中脱颖而出，应用广泛。该方法由瑞典的 Gustafsson 博士于 1982 年发明，并逐渐成为 ISO 22007-2 等国际标准的指定测试方法。

瞬态平面热源法原理

瞬态平面热源法的核心是利用一个兼具加热和温度测量功能的探头。探头由双螺旋状的镍箔夹在两层绝缘的 Kapton 薄膜中间构成，呈薄圆片状。测试时，将探头夹在两片相同的样品中间，确保紧密接触。给探头施加短暂的电流脉冲，使其产生热量并向样品传递。同时，探头测量自身的温度变化，通过分析温度随时间的变化曲线，结合特定的数学模型，就能计算出材料的导热系数、热扩散系数和比热容。

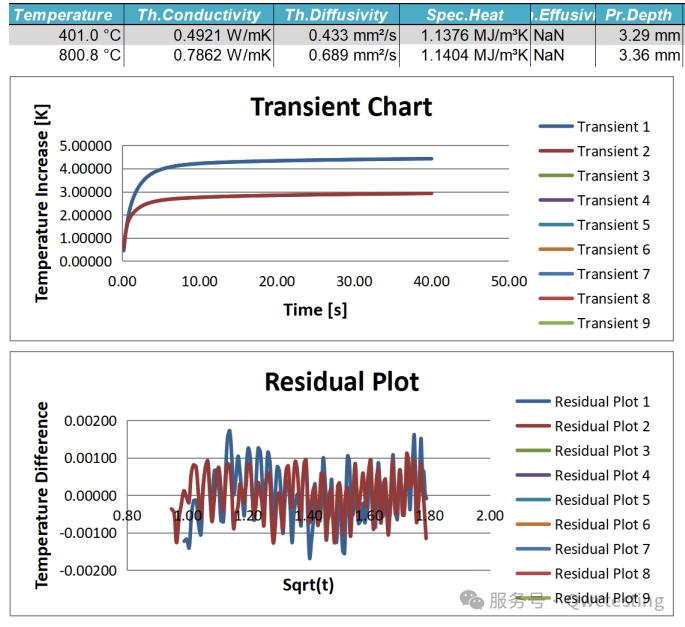

图2 400°与800°导热系数测试数据

瞬态平面热源法特点

与传统稳态测试方法相比，它无需等待样品达到热平衡，测试速度极快，通常几分钟甚至更短时间就能完成一次测量，大大提高了测试效率。此外，该方法对样品的形状和尺寸要求相对宽松，无论是块状、片状、薄膜状材料，还是粉末、液体、膏体等，都能进行准确测量。而且，测量结果精度高，可重复性好，能够满足不同材料和应用场景的测试需求。

参考标准 ISO 22007-2：

ISO 22007-2 是关于塑料导热系数和热扩散率测定的标准，采用瞬态平面热源法，随着技术的发展，该方法的应用范围不断扩大，不仅可以测量塑料等常规材料，还能对极低导热材料（如气凝胶）到高导热材料（如石墨片、石墨烯）进行测量，不同型态的样品（块材、薄膜、液体、粉体、膏体等）也都可以用相应的测试模块进行测量。以下是对该标准的解读：

方法原理

基于瞬态平面热源法，通过一个热阻性材料制成的热源，在样品上施加短暂的加热脉冲，测量样品在温度变化过程中的响应，进而计算出材料的导热系数、热扩散率以及单位体积比热容。该方法可以在气体和真空环境中、一定温度和压力范围内进行测量。

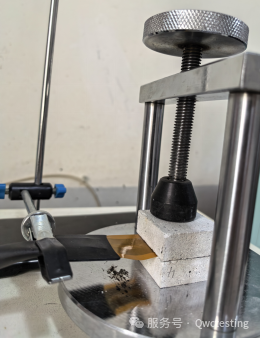

图3 Hotdisk 2500S 导热仪测试环境照

实验布置

实验布置可根据不同的样本尺寸进行设计，以满足各种测试需求。对于不同类型的材料和测试要求，有多种测试模块可供选择，如各向同性模块、各向异性模块等。

样品要求

虽然对样品的尺寸和形状要求相对较为宽松，但仍需要注意样品的制备，以确保与探头良好接触，尽量减少空气间隙。对于较薄的样品，可能需要堆叠以达到足够的测试厚度。

测量优势

与传统的稳态测试方法相比，瞬态平面热源法操作简便，能够快速得到测试结果，适用于各种实际应用场景的测试需求，尤其对于开发高导热材料的需求能快速响应。

ISO 22007-2测试注意事项

1、确保样品表面平整、光滑，无明显缺陷和杂质，以保证与传感器良好接触。

2、将2块样品夹住传感器，确保样品与传感器紧密贴合，可使用夹具或压块固定样品。

3、确认仪器和样品设置无误后，点击测试软件“开始测试”按钮，设置测试时间、功率，仪器将开始对样品进行加热和测量。

4、测试过程中，密切观察仪器显示的测量数据和曲线，确保测试过程正常。如有异常，应及时停止测试并检查原因。

5、测试完成后，将测量数据导出到计算机中，可使用Excel等软件进行进一步的数据处理和分析。

启威测 解锁瞬态平面热源法测试

在材料研发与应用的前沿领域，准确测定材料的导热系数，对推动产品性能革新、助力产业升级至关重要。瞬态平面热源法作为高效、精准的导热系数测试方法，已成为众多行业的首选。现在，启威测实验室凭借深厚的技术积淀与专业的服务团队，为您提供一站式瞬态平面热源法测试服务！

专业团队，技术精湛

启威测汇聚了一批经验丰富的测试工程师，他们不仅精通瞬态平面热源法的测试原理，还在各类材料的测试工作中积累了丰富的实战经验。从前期的样品准备，到中期的测试流程管控，再到后期的数据处理与分析，团队成员凭借专业的技术能力和严谨的工作态度，确保每一个测试环节都万无一失。无论是块状、片状、薄膜状材料，还是粉末、液体、膏体等特殊形态的样品，都能在启威测得到精准的测试结果。

先进设备，数据精准

实验室配备了先进的瞬态平面热源法测试设备，这些设备不仅具备高精度的温度测量功能，还能实现快速、稳定的加热脉冲控制。凭借先进的设备，启威测可在短时间内完成测试，且测量结果精度高、可重复性好，有效满足您对测试效率和数据准确性的双重要求。

应用广泛，服务多元

启威测的瞬态平面热源法测试服务涵盖多个热门领域。在电子领域，帮助您测试散热器、导热硅脂等散热材料的导热系数，优化电子产品的散热设计；在建筑行业，为您测定聚苯乙烯泡沫板、岩棉板等隔热材料的性能，助力打造节能建筑；在新能源领域，协助您评估电池电极材料、隔膜等的导热性能，提升新能源设备的安全性和使用寿命。无论您身处哪个行业，启威测都能为您提供量身定制的测试解决方案。

流程透明，沟通高效

启威测深知客户对测试进度的关注，因此在整个测试过程中，为您提供全程透明的服务。从样品送达实验室的那一刻起，您便可通过专属的客户服务平台，实时跟踪测试进度。同时，专业的客服团队随时为您解答疑问，确保您在测试过程中遇到的任何问题都能得到及时解决。

选择启威测实验室的瞬态平面热源法测试服务，就是选择专业、高效、可靠的测试体验。如果您有任何测试需求，欢迎随时联系我们，启威测将竭诚为您服务！
